Elektrik tesisatı parametreleri için Sonel MPI-540-PV çok işlevli ölçüm cihazı, yalnızca fotovoltaik alanında değil, aynı zamanda alçak gerilim alıcı kurulumları, güç kalitesi veya – ek aksesuarların kullanılmasıyla – elektromobilite alanında da muazzam ölçüm yeteneklerine sahiptir.
PV kurulumlarında, bunu esas olarak EN 62446 tarafından tanımlanan kategori 1 ölçümleri için kullanabiliriz, örneğin:
- koruyucu bağlantıların sürekliliği,
- toprak direnci,
- DC tarafında izolasyon direnci,
- açık devre gerilimi UOC
- kısa devre akımı ISC,
- DC ve AC tarafındaki çalışma akımları ve gücü,
- invertör verimliliği.

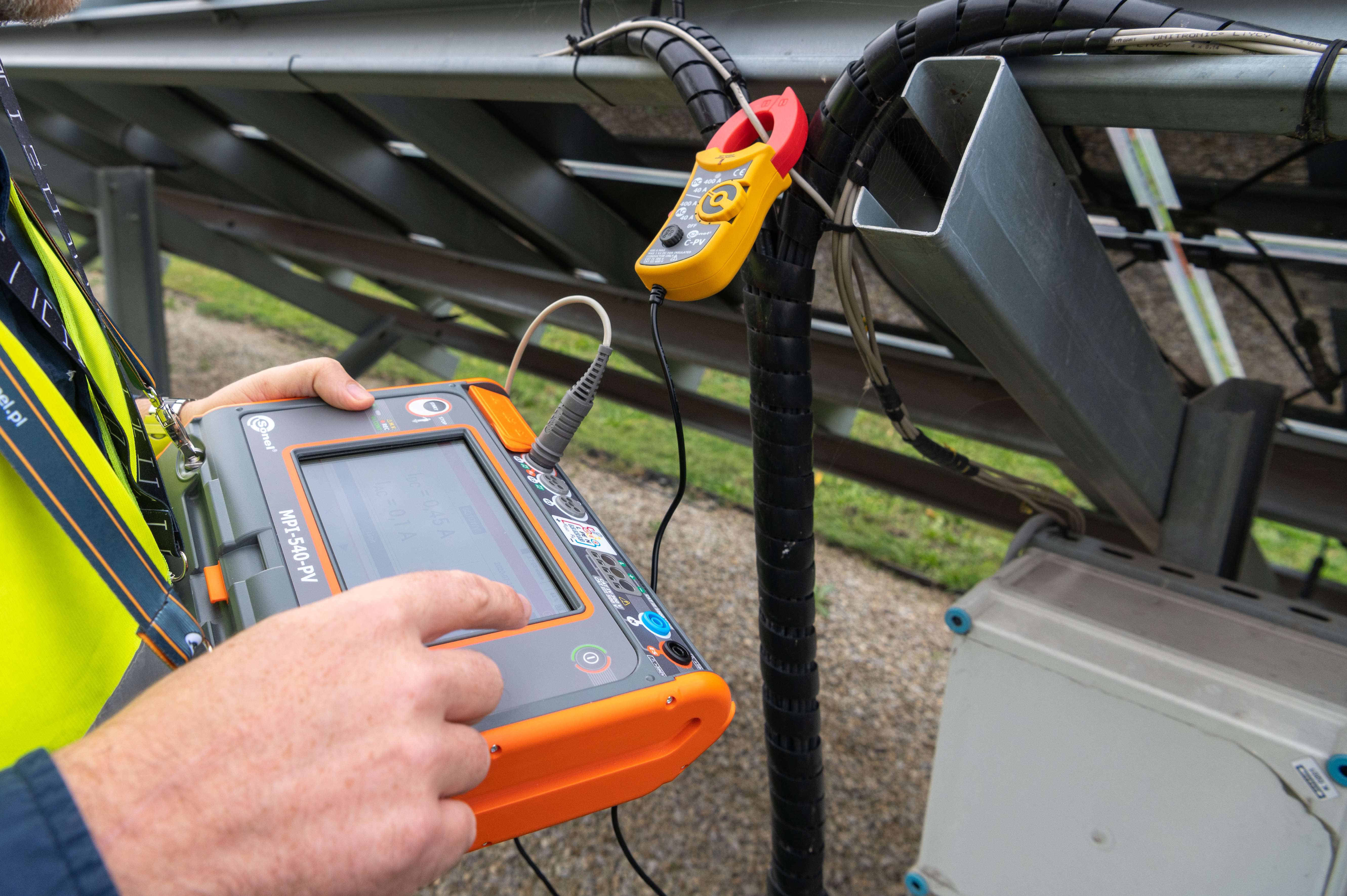

Fotoğraf 1. Sonel MPI-540-PV kullanılarak yapılan ölçümler
Sonel IRM-1 ölçüm cihazıyla ışınım ölçümü
EN 62446 standardı, kategori 1 ölçümlerinin yapılabilmesi için alıcı kurulumunun AC tarafındaki tüm testlerin yapılması gerektiğini belirtir. Kapsamları da HD 60364 standardı tarafından tanımlanır. Sonel MPI-540-PV de bu gibi durumlarda faydalı olacaktır. Ancak, isteğe bağlı bir aksesuar olan Sonel IRM-1 güneş ışığı ve sıcaklık ölçeri ekleyerek ölçüm cihazının fotovoltaik ölçümlerdeki yeteneklerini daha da geliştirebiliriz . Onun yardımıyla fotovoltaik panelin veya çevresinin sıcaklığını ve her şeyden önce güneş ışınımının seviyesini yani ışınımı ölçebiliriz. Sadece fotovoltaik panellerin ışınımını ve sıcaklığını ölçmek bize fotovoltaik kurulumun durumu hakkında fazla bir şey söylemeyecektir. Bunlar, ölçülen panelin etrafındaki hakim çevresel koşulları tanımlayan parametrelerdir. Sonel IRM-1 , dahili pusulası ve eğim sensörü sayesinde panellerin pozlama yönünü ve yönünü ve eğimini de belirleyebilmektedir. Dahili kayıt cihazı, ölçülen tüm parametrelerin uzun bir süre boyunca kaydedilmesine olanak sağlar. Bu nedenle cihazı belirli bir konumdaki panellerin gölgelemesini teşhis etmek veya kurulumun tasarlanmasına yardımcı olacak verileri toplamak için kullanabiliriz. Sürekli çalışma sırasında 5.000 hafıza kaydının üzerine yazılır ve PC yazılımı, analiz veya dokümantasyon için kullanılacak ölçümlerin indirilmesine olanak tanır. Cihaz, birlikte verilen set kullanılarak PV paneline monte edilir.
Fotoğraf 2. Sonel IRM-1 güneş ışığı ve sıcaklık ölçer
Sonel MPI-540-PV + Sonel IRM-1 = mükemmel kombinasyon
Peki Sonel IRM-1’i Sonel MPI-540-PV ile birlikte nasıl ve neden kullanmalısınız? İlk ve en önemlisi, yaygın bilinen güvenlik ölçümlerinin STC’ye (Standart Test Koşulları – 25°C, 1000 W/m²) dönüştürülmesi gerekir. Fotovoltaik panel üreticileri, kısa devre akımı Isc veya bu koşullar altında ölçülen açık devre voltajı Uoc gibi temel parametrelerini sağlar. Tesisattaki ölçümlerin karşılaştırılabilmesi için sonuçların uygun formüller kullanılarak STC’ye dönüştürülmesi gerekir. Bu formüller belirli bir andaki sıcaklığı ve güneşlenme değerini içerir. Elbette her şey otomatik olarak gerçekleşir ve Sonel IRM-1’den ölçülen değerler , ölçümlerin alındığı sırada Sonel MPI-540-PV’ye beslenir . Üretici tarafından sağlanan panel parametrelerini veri tabanına girerseniz, ölçüm cihazı ayrıca otomatik olarak STC’ye dönüşecek ve karşılaştırma için size bir dizi sonuç verecektir.

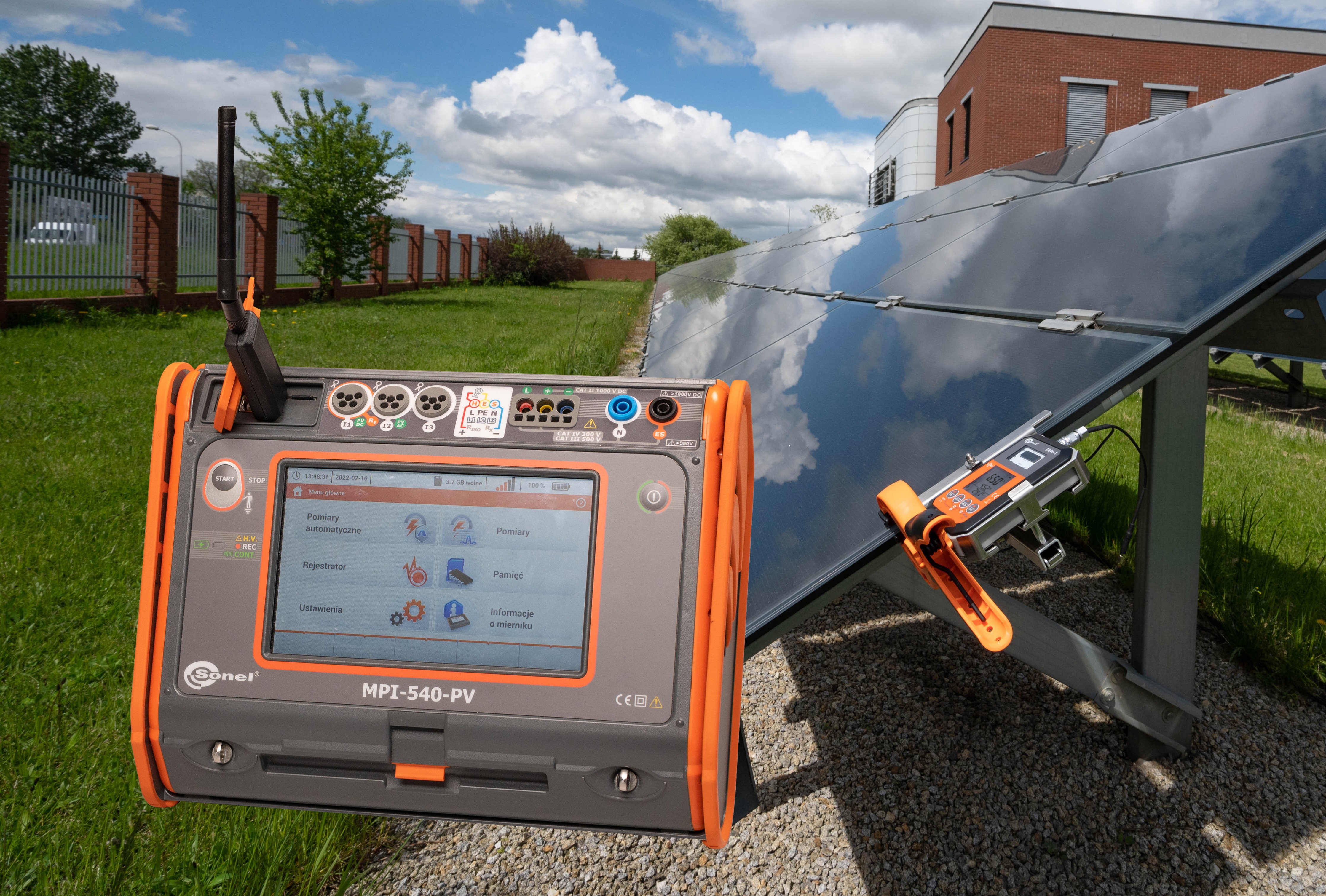

Fotoğraf 3. Sonel MPI-540-PV ve Sonel IRM-1 kullanılarak PV kurulum ölçümleri
Bluetooth’tan daha fazlası – Sonel LORA-S1
Sonel IRM-1 setinde, çok işlevli ölçüm cihazının USB soketine takıldığında iki cihaz arasındaki iletişimi sağlayacak olan çok işlevli ölçüm cihazıyla birlikte çalışması amaçlanan bir Sonel LORA-S1 USB adaptörü bulunur . LoRa Uzun Menzilli) radyo iletim protokolü, üretici tarafından iyi bir nedenden dolayı seçilmiştir – çok daha güvenilirdir ve popüler Bluetooth arayüzünden çok daha uzak mesafelerde çalışır – 300 m’ye kadar. Kablosuz iletimin aynı zamanda kablolu iletişime göre tartışılmaz bir avantajı vardır. Genellikle ölçüm yaptığımız elektrik panosunun fotovoltaik panellerden uzağa yerleştirildiği bir durumla karşılaşıyoruz. Paneller genellikle binanın çatısında bulunur. Çözümümüz, sonuçların neredeyse her koşulda Sonel IRM-1 üzerinde gerçek zamanlı olarak okunmasına olanak tanır . İletimde bir kesinti olsa bile, reSYNC işlevi sayesinde veriler kurtarıldıktan kısa bir süre sonra ana ölçüm cihazıyla otomatik olarak senkronize edilir.
Birlikte veya ayrı ayrı – Sonel MPI-540-PV Solar
Sonel şirketinin teklifi, PV ölçümlerine yönelik aksesuarların yanı sıra Sonel IRM-1 güneş ışığı ve sıcaklık ölçüm cihazını içeren özel bir Sonel MPI-540-PV Solar setini içermektedir. Sonel MPI-540-PV modeline sahipseniz IRM-1 MPI güneş ışığı ölçüm seti (WMPLIRM1MPI) ayrı olarak da satın alınabilir .
Yazar:
Tomasz Gorzelańczyk
SONEL
