Elektrik Sayacı Testi Nasıl Yapılır? Sayaç Kalibrasyonu ve Hata Ölçümü

Elektrik sayaçları, tüketilen veya üretilen elektrik enerjisinin ölçülmesi ve faturalandırılması açısından enerji sisteminin en kritik ölçüm elemanlarından biridir. Ancak bir sayacın ekranda değer göstermesi, ölçümünün doğru olduğu anlamına gelmez. Sayaçtaki ölçüm sapmaları zaman içerisinde enerji hesaplarının ve faturalandırmanın doğruluğunu etkileyebilir. Bu nedenle elektrik sayacı testi, sayaç performansının uygun referanslarla karşılaştırılarak değerlendirilmesini sağlar.

Profesyonel bir sayaç testinde yalnızca cihazın çalışıp çalışmadığı kontrol edilmez. Sayaç hata ölçümü, enerji kayıtlarının doğrulanması, sayaç sabitinin kontrol edilmesi ve farklı yük noktalarındaki ölçüm davranışının değerlendirilmesi gibi işlemler gerçekleştirilebilir.

Bu rehberde elektrik sayacı testi nasıl yapılır, sayaç hatası nasıl belirlenir, sayaç kalibrasyonu ile saha testi arasındaki fark nedir ve profesyonel sayaç test cihazları hangi uygulamalarda kullanılır sorularını teknik açıdan ele alıyoruz.

Elektrik Sayacı Testi Nedir?

Elektrik sayacı testi, bir elektrik sayacının ölçtüğü enerji değerinin uygun bir referans sistem veya test cihazı kullanılarak kontrol edilmesi işlemidir.

Testin temel amacı, sayaç tarafından ölçülen enerji ile referans sistem tarafından belirlenen enerji arasındaki farkı değerlendirmektir. Bu fark genellikle yüzde hata olarak ifade edilir.

Sayaç testinin kapsamı kullanılan sisteme ve uygulamaya göre değişebilir. Profesyonel test sistemlerinde aşağıdaki kontroller gerçekleştirilebilir:

• sayaç hata ölçümü,
• aktif enerji ölçümünün kontrolü,
• reaktif enerji ölçümünün kontrolü,
• sayaç darbe çıkışlarının kontrolü,
• sayaç sabitinin doğrulanması,
• enerji kayıtlarının karşılaştırılması,
• farklı gerilim, akım ve güç faktörü noktalarında test,
• tek fazlı veya üç fazlı sayaçların değerlendirilmesi.

Elektrik sayaçlarının genel gereklilikleri ve tip testlerine ilişkin uluslararası referanslardan biri IEC 62052-11:2020 standardıdır. Standart; elektrik sayaçlarının fonksiyonel, mekanik ve elektriksel özellikleri ile test koşullarına ilişkin genel gereklilikleri tanımlar.

Sayaç Hata Ölçümü Nedir?

Sayaç hata ölçümü, elektrik sayacının gösterdiği veya kaydettiği enerji değerinin referans ölçüm sistemiyle karşılaştırılmasıdır.

Basitleştirilmiş olarak sayaç hatası, sayaç tarafından ölçülen değer ile referans değer arasındaki farkın referans değere oranı üzerinden değerlendirilir.

Örneğin referans sistem belirli bir test süresinde gerçek enerji değerini oluştururken sayaç bu değeri biraz daha yüksek veya düşük ölçebilir. Profesyonel sayaç test cihazı bu farkı değerlendirerek sonucu yüzde hata olarak gösterebilir.

Burada önemli olan yalnızca tek bir ölçüm noktası değildir. Sayaçların davranışı farklı:

• akım seviyelerinde,
• gerilim seviyelerinde,
• güç faktörlerinde,
• faz koşullarında

değişebileceğinden kapsamlı testlerde birden fazla çalışma noktası kullanılabilir.

Elektrik Sayacı Testi Nasıl Yapılır?

Elektrik sayacı testi için kullanılacak yöntem; sayacın tek veya üç fazlı olması, doğrudan bağlı ya da ölçü transformatörleri üzerinden çalışması ve testin sahada mı laboratuvarda mı yapılacağına göre değişir.

Genel test mantığı dört temel aşamadan oluşur:

1. Referans ölçüm sistemi hazırlanır

Sayaç performansını değerlendirebilmek için test edilen sayaçtan daha yüksek doğruluk seviyesine sahip uygun bir referans sistem gerekir.

Referans sistem; uygulamaya bağlı olarak hassas bir referans sayaç, güç kalibratörü veya otomatik sayaç test sistemi olabilir.

2. Test koşulları oluşturulur

Laboratuvar tipi sistemlerde sayaç için kontrollü gerilim, akım, faz açısı ve güç faktörü koşulları oluşturulabilir.

Böylece sayaç yalnızca mevcut şebeke koşullarında değil, önceden belirlenmiş farklı test noktalarında değerlendirilebilir.

Örneğin CALMET C300B üç fazlı güç kalibratörü ve test cihazı, kontrollü üç fazlı gerilim ve akım oluşturabilen ve elektrik sayaçlarının otomatik testlerinde kullanılabilen bir sistemdir.

3. Sayaç çıkışı referans değerle karşılaştırılır

Elektronik sayaçlarda test sırasında optik veya elektriksel darbe çıkışlarından yararlanılabilir. Sayaç belirli miktarda enerji için belirli sayıda darbe üretir.

Test sistemi bu darbeleri takip ederek sayacın ölçtüğü enerji miktarını referans enerji değeriyle karşılaştırabilir.

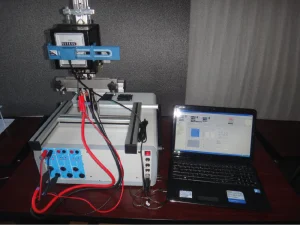

CALMET’in C300B için geliştirdiği uygulama sisteminde örneğin bir fotoelektrik okuma başlığı kullanılarak sayaç darbeleri test sistemine aktarılabilir ve hata hesabı otomatik biçimde gerçekleştirilebilir.

4. Sayaç hatası değerlendirilir

Test sonunda ölçülen hata değeri, sayacın sınıfına ve uygulanması gereken teknik gerekliliklere göre değerlendirilir.

Tek bir test sonucundan ziyade farklı yük ve güç faktörü noktalarında alınan sonuçların birlikte değerlendirilmesi, sayacın performansı hakkında daha sağlıklı bilgi sağlar.

Sayaç Sabiti Nedir?

Elektronik elektrik sayaçlarında sık karşılaşılan parametrelerden biri sayaç sabitidir.

Sayaç sabiti, belirli miktarda enerjiye karşılık sayacın ürettiği darbe sayısını ifade eder. Değer genellikle imp/kWh veya benzeri birimlerle belirtilir.

Profesyonel test sistemlerinde sayaç sabiti kullanılarak ölçülen darbe sayısı enerji değerine dönüştürülebilir ve referans sistemle karşılaştırılabilir.

Gelişmiş cihazlarda sayaç sabitinin otomatik olarak belirlenmesi de mümkündür. Örneğin CALMET TE30, saha uygulamalarında sayaç sabitinin otomatik tanımlanmasına ve ölçüm süresi veya darbe sayısının otomatik belirlenmesine yönelik fonksiyonlara sahiptir.

Sayaç Kalibrasyonu ile Sayaç Testi Aynı Şey mi?

Sayaç kalibrasyonu ve sayaç testi günlük kullanımda birbirinin yerine kullanılabilse de teknik olarak aynı kavram değildir.

Sayaç testi, cihazın belirli çalışma koşullarındaki ölçüm hatasının veya fonksiyonlarının kontrol edilmesini ifade edebilir.

Kalibrasyon ise ölçüm cihazının gösterdiği değerlerle izlenebilir bir referans standardın değerleri arasındaki ilişkinin belirli koşullar altında ortaya konduğu daha kapsamlı bir metrolojik süreçtir.

Bu nedenle sahada gerçekleştirilen bir sayaç hata ölçümü otomatik olarak akredite bir kalibrasyon işlemi anlamına gelmez.

Uygulamanın amacı; bakım kontrolü, sayaç doğrulaması, laboratuvar kalibrasyonu veya yasal metroloji çalışması olabilir. Kullanılacak yöntem ve ekipman buna göre belirlenmelidir.

Sahada Elektrik Sayacı Testi Nasıl Yapılır?

Saha testlerinde en önemli avantaj, sayacın mevcut tesisattan sökülmeden çalışma koşulları altında değerlendirilebilmesidir.

Sahada kullanılan taşınabilir sayaç analizörleri aynı anda gerilim, akım, faz açısı, güç ve enerji parametrelerini ölçebilir. Sayaç darbe çıkışı da takip edilerek gerçek çalışma koşullarında hata hesabı yapılabilir.

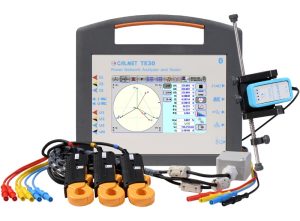

EYMA Power portföyündeki CALMET TE30 Elektrik Sayaç Test Cihazı, doğrudan sahada elektrik sayaçları ve ölçü transformatörlerinin kontrolü için kullanılabilen taşınabilir bir sistemdir.

TE30 ile modele ve kullanılan aksesuarlara bağlı olarak:

• sayaç hatasının yüzde olarak hesaplanması,
• sayaç sabitinin otomatik belirlenmesi,
• ölçüm süresi veya darbe sayısının otomatik belirlenmesi,
• aktif ve reaktif enerji ölçümü,
• gerilim, akım, güç ve faz parametrelerinin analizi,
• ölçüm sonuçlarının tablo veya trend olarak incelenmesi

gibi işlemler gerçekleştirilebilir.

Laboratuvar Tipi Sayaç Testi ile Saha Testi Arasındaki Fark Nedir?

Saha testinde sayaç mevcut şebeke koşulları altında kontrol edilir. Bu yaklaşım sayacın gerçek işletme durumundaki performansını değerlendirmek açısından önemli avantaj sağlar.

Laboratuvar veya otomatik test sistemlerinde ise test koşulları kontrollü biçimde oluşturulabilir.

Özellik	Saha Testi	Laboratuvar / Test Sistemi
Sayaç sökülmesi	Çoğu uygulamada gerekmez	Genellikle test sistemine bağlanır
Test koşulları	Mevcut şebeke koşulları	Kontrollü ve programlanabilir
Taşınabilirlik	Yüksek	Sisteme göre değişir
Otomasyon	Sınırlı veya gelişmiş olabilir	Yüksek otomasyon sağlanabilir
Çoklu sayaç testi	Genellikle tek sayaç	Birden fazla sayaç test edilebilir

Bu nedenle hangi yöntemin daha doğru olduğu uygulamanın amacına bağlıdır.

Tek Fazlı ve Üç Fazlı Sayaç Testleri

Elektrik sayaçları tesisin yapısına göre tek fazlı veya üç fazlı olabilir.

Konut ve düşük güçlü uygulamalarda tek fazlı sayaçlar yaygınken, ticari ve endüstriyel tesislerde üç fazlı sayaç sistemleri daha sık kullanılır.

Üç fazlı sayaçların testinde yalnızca toplam enerji değeri değil;

• faz gerilimleri,
• faz akımları,
• faz açıları,
• güç faktörü,
• aktif güç,
• reaktif güç

gibi parametrelerin doğru oluşturulması veya ölçülmesi önemlidir.

Bu nedenle profesyonel bir üç fazlı sayaç kalibrasyon sistemi, üç fazın elektriksel koşullarını kontrollü ve tekrarlanabilir biçimde oluşturabilmelidir.

CALMET C300B ile Elektrik Sayacı Testi

CALMET C300B, sayaç testi ve farklı güç mühendisliği cihazlarının kontrolü için geliştirilen programlanabilir üç fazlı bir güç kalibratörüdür.

EYMA Power portföyündeki cihaz, 560 VAC’a kadar üç fazlı gerilim ve 120 A’e kadar faz akımı oluşturabilir; belirli uygulamalarda tek fazda daha yüksek akım üretimi de mümkündür.

C300B’nin önemli avantajlarından biri test koşullarını kontrollü biçimde oluşturabilmesidir. Böylece test edilen sayaç farklı yük noktalarında otomatik olarak değerlendirilebilir.

CALMET’in resmi C300B uygulama dokümanında sistemle gerçekleştirilebilen elektrik sayacı kontrolleri üç ana grupta ele alınır:

• hata kontrolü,
• sayım kontrolü,
• sayaç kayıt kontrolü.

Cihaz, uygun yazılım ve aksesuarlarla birlikte kullanıldığında otomatik sayaç test sisteminin merkezini oluşturabilir.

Otomatik Sayaç Test Sistemi Nedir?

Çok sayıda sayacın düzenli biçimde test edildiği laboratuvarlarda işlemlerin tek tek manuel yapılması önemli zaman kaybına neden olabilir.

Otomatik sayaç test cihazları ve test tezgahları, önceden tanımlanmış test noktalarının yazılım veya dahili kontrol sistemi üzerinden sırasıyla uygulanmasını sağlar.

Bu sistemlerde:

• test gerilimi ve akımı oluşturulur,
• güç faktörü ve faz açısı belirlenir,
• sayaç darbeleri otomatik okunur,
• hata değerleri hesaplanır,
• test sonuçları kaydedilir,
• raporlama süreci otomatikleştirilebilir.

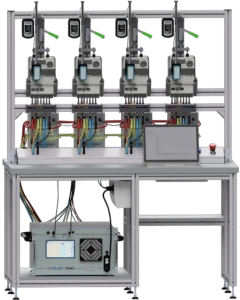

EYMA Power’ın sayaç test çözümleri içerisinde CALMET TB41 Sayaç Masası gibi aynı anda birden fazla sayacın test ve kalibrasyon süreçlerinde kullanılmasına yönelik sistemler de bulunmaktadır.

Sayaç Test Cihazları Hangi Kurumlarda Kullanılır?

Profesyonel sayaç test cihazları yalnızca sayaç üreticilerinde kullanılmaz.

Başlıca kullanım alanları şunlardır:

• elektrik dağıtım şirketleri,
• sayaç üreticileri,
• kalibrasyon ve test laboratuvarları,
• enerji ölçüm ve doğrulama ekipleri,
• endüstriyel tesislerin enerji yönetim birimleri,
• elektriksel metroloji laboratuvarları,
• servis ve saha test ekipleri.

Saha ekiplerinin ihtiyacı ile laboratuvarın ihtiyacı aynı olmadığı için kullanılacak cihaz da buna göre seçilmelidir.

Sayaç Test Cihazı Seçerken Nelere Dikkat Edilmeli?

Bir sayaç test cihazının teknik özellikleri değerlendirilirken yalnızca doğruluk sınıfına bakmak yeterli değildir.

Öncelikle uygulamanın kapsamı belirlenmelidir.

Dikkate alınması gereken başlıca kriterler:

• tek fazlı veya üç fazlı sayaç testi,
• saha veya laboratuvar kullanımı,
• gerilim ve akım ölçüm / üretim aralıkları,
• aktif ve reaktif enerji desteği,
• referans sayaç doğruluğu,
• darbe girişleri ve optik okuma desteği,
• CT ve VT üzerinden çalışan sayaçların test ihtiyacı,
• otomatik test prosedürleri,
• veri kaydı ve raporlama,
• çoklu sayaç test kapasitesi,
• taşınabilirlik,
• kalibrasyon ve teknik servis desteği.

Tüm ürün grubunu karşılaştırmak için EYMA Power’ın Sayaç Test Cihazları kategorisini inceleyebilirsiniz.

Sayaç Testinde CT ve VT Neden Önemlidir?

Yüksek akım veya gerilimlerin doğrudan sayaç girişlerine uygulanmasının uygun olmadığı sistemlerde sayaçlar akım transformatörleri (CT) ve gerilim transformatörleri (VT/PT) üzerinden çalışabilir.

Bu durumda enerji ölçüm zincirinin doğruluğu yalnızca sayacın performansına bağlı değildir. Ölçü transformatörlerinin oran ve faz hataları da toplam ölçüm sonucunu etkileyebilir.

Bu nedenle özellikle endüstriyel ve dağıtım sistemi uygulamalarında sayaç değerlendirmesi yapılırken ölçüm zincirinin tamamının dikkate alınması önemlidir.

CALMET TE30 gibi saha cihazlarının önemli özelliklerinden biri, elektrik sayaçlarının yanı sıra uygun bağlantı ve aksesuarlarla ölçü transformatörlerinin değerlendirilmesine yönelik fonksiyonlar da sunabilmesidir.

Elektrik Sayacı Testinde Sık Yapılan Hatalar

Elektrik sayacı testi sırasında yanlış bağlantı veya uygun olmayan test koşulları ölçüm sonuçlarını doğrudan etkileyebilir.

Sık karşılaşılan hatalar arasında şunlar bulunur:

• yanlış sayaç sabitinin kullanılması,
• optik okuma başlığının yanlış konumlandırılması,
• faz sırasının veya bağlantı yönünün hatalı olması,
• CT oranının yanlış girilmesi,
• uygun olmayan referans cihaz kullanılması,
• çok kısa test süresi seçilmesi,
• kararsız yük koşullarında hata hesabı yapılması,
• yalnızca tek bir yük noktasında alınan sonuçla karar verilmesi,
• test cihazının kalibrasyon durumunun göz ardı edilmesi.

Profesyonel sayaç testlerinde bağlantıların ve test parametrelerinin ölçüm başlamadan önce kontrol edilmesi bu nedenle önemlidir.

Elektrik Sayacı Testi Neden Önemlidir?

Enerji sayaçlarından elde edilen ölçümler doğrudan enerji tüketimi, üretim takibi, maliyet dağılımı ve faturalandırma süreçlerinde kullanılabilir.

Sayaçta oluşan sistematik bir ölçüm hatası uzun dönem boyunca devam ettiğinde küçük bir yüzde sapma dahi toplam enerji hesabında anlamlı farklara yol açabilir.

Periyodik sayaç kontrolleri sayesinde:

• ölçüm sapmaları belirlenebilir,
• sayaç performansı geçmiş sonuçlarla karşılaştırılabilir,
• şüpheli sayaçlar detaylı incelemeye yönlendirilebilir,
• ölçüm zincirindeki problemler araştırılabilir,
• enerji ölçüm sisteminin güvenilirliği desteklenebilir.

Doğru Sayaç Test Çözümü Nasıl Belirlenir?

Her elektrik sayacı testi için aynı cihazın kullanılması doğru değildir.

Dağıtım sahasında çalışan bir ekip için taşınabilir bir sayaç saha analizörü öncelikli olabilirken, çok sayıda sayacın günlük olarak test edildiği bir laboratuvarda otomatik bir üç fazlı sayaç kalibrasyon sistemi veya çok pozisyonlu sayaç test masası daha verimli olabilir.

Bu nedenle cihaz seçmeden önce şu sorular cevaplanmalıdır:

• Test sahada mı laboratuvarda mı yapılacak?
• Tek fazlı mı üç fazlı mı sayaçlar test edilecek?
• Doğrudan bağlı sayaç mı, CT/VT bağlantılı sayaç mı kontrol edilecek?
• Yalnızca hata ölçümü mü yapılacak?
• Kontrollü yük noktalarının oluşturulması gerekiyor mu?
• Otomatik test ve raporlama gerekli mi?
• Aynı anda kaç sayaç test edilecek?

Bu ihtiyaçlara göre taşınabilir analizör, referans standart, güç kalibratörü veya otomatik test masası gibi farklı çözümler tercih edilebilir.

EYMA Power’ın Sayaç Test Cihazları kategorisinde CALMET ve Radian markalarına ait saha tipi, laboratuvar tipi ve otomatik sayaç test çözümleri yer almaktadır.

Elektrik Sayacı Testi Hakkında Sık Sorulan Sorular

Elektrik sayacı testi nasıl yapılır?

Elektrik sayacı, uygun bir referans ölçüm veya test sistemiyle karşılaştırılır. Test sırasında gerilim, akım ve güç faktörü gibi koşullar değerlendirilir; sayaç darbeleri veya enerji kayıtları referans enerji değeriyle karşılaştırılarak sayaç hatası belirlenir.

Sayaç hata ölçümü nedir?

Sayaç hata ölçümü, sayacın kaydettiği enerji ile uygun referans sistem tarafından belirlenen enerji arasındaki farkın değerlendirilmesidir. Sonuç genellikle yüzde hata olarak ifade edilir.

Sayaç kalibrasyonu ile hata testi aynı mıdır?

Hayır. Hata testi sayacın belirli koşullardaki ölçüm performansının kontrolüdür. Kalibrasyon ise ölçüm sonucu ile izlenebilir referans değer arasındaki ilişkinin belirli koşullarda ortaya konduğu metrolojik işlemdir.

Elektrik sayacı sahada test edilebilir mi?

Evet. Uygun taşınabilir sayaç test cihazlarıyla sayaç tesisattan sökülmeden mevcut çalışma koşulları altında değerlendirilebilir. CALMET TE30 gibi cihazlar bu amaçla kullanılabilir.

Sayaç testi için optik okuma başlığı ne işe yarar?

Elektronik sayaçların enerji tüketimine bağlı olarak ürettiği optik darbelerin otomatik olarak algılanmasını sağlar. Test cihazı bu darbeleri sayarak sayaç ölçümünü referans değerle karşılaştırabilir.

Üç fazlı sayaç kalibrasyon sistemi ne işe yarar?

Üç fazlı sayaçların kontrollü gerilim, akım, faz açısı ve güç faktörü koşullarında test edilmesini sağlar. Gelişmiş sistemlerde test noktaları otomatik uygulanabilir ve sonuçlar yazılım üzerinden kaydedilebilir.

Sayaç test cihazı seçerken en önemli kriter nedir?

Öncelikle uygulamanın saha testi mi yoksa laboratuvar testi mi olduğu belirlenmelidir. Sonrasında sayaç tipi, doğruluk ihtiyacı, faz sayısı, akım ve gerilim aralıkları, otomasyon, raporlama ve CT/VT test gereksinimleri değerlendirilmelidir.

Sayaç Test ve Kalibrasyon Çözümleri

Doğru sayaç test cihazları, elektrik sayaçlarının performansını güvenilir ve tekrarlanabilir ölçüm verileriyle değerlendirmeyi mümkün kılar. Ancak doğru cihaz seçimi; test edilecek sayaçların türüne, test ortamına ve ihtiyaç duyulan doğruluk seviyesine bağlıdır.

Saha tipi sayaç analizörlerinden otomatik laboratuvar sistemlerine kadar farklı çözümleri incelemek için EYMA Power’ın Sayaç Test Cihazları kategorisini ziyaret edebilir veya uygulamanız için uygun test sisteminin belirlenmesi amacıyla EYMA Power teknik ekibiyle iletişime geçebilirsiniz.
