Topraklama sisteminin tesis edilmiş olması, tek başına sistemin beklenen elektriksel performansı sağladığını göstermez. Elektrotların yapısı, toprak özellikleri, bağlantılar, korozyon, çevresel koşullar ve ölçüm yöntemi elde edilen sonucu doğrudan etkileyebilir. Bu nedenle topraklama ölçümü, elektrik tesisatlarının güvenlik ve bakım çalışmalarında önemli kontrollerden biridir.
Topraklama direnci ölçümü yapılırken yalnızca cihazın ekranda gösterdiği direnç değerine bakmak yeterli değildir. Ölçüm yönteminin mevcut topraklama sistemine uygun seçilmesi, yardımcı elektrotların doğru konumlandırılması ve ölçüm koşullarının değerlendirilmesi gerekir.
Bu rehberde topraklama direnci nasıl ölçülür, 3 kutuplu ve 4 kutuplu yöntemler arasındaki fark nedir, pens kullanılarak hangi sistemlerde ölçüm yapılabilir ve topraklama ölçüm cihazı seçerken nelere dikkat edilmelidir sorularını teknik açıdan ele alıyoruz.
Topraklama Ölçümü Nedir?
Topraklama ölçümü, bir topraklama sisteminin elektriksel özelliklerinin uygun bir ölçüm cihazıyla değerlendirilmesidir. Uygulamaya bağlı olarak topraklama direnci, toprak özgül direnci, bağlantı sürekliliği veya yıldırımdan korunma sistemlerinde dinamik davranış gibi farklı parametreler incelenebilir.
Topraklama direnci genel anlamda topraklama sisteminin elektrik akımının toprağa yayılmasına karşı gösterdiği davranışın değerlendirilmesine yardımcı olur. Ancak ölçülen değerin anlamı kullanılan topraklama sistemi, koruma düzeni ve tesisin özellikleriyle birlikte değerlendirilmelidir.
Topraklama direnci ölçüm ekipmanlarına yönelik uluslararası gereklilikler arasında IEC 61557-5:2019 standardı yer alır. Standart, alçak gerilim dağıtım sistemlerinde toprak direncinin ölçülmesinde kullanılan ölçüm ekipmanlarına ilişkin gereklilikleri tanımlar.
Topraklama Direnci Nasıl Ölçülür?
Topraklama direnci nasıl ölçülür? sorusunun tek bir cevabı yoktur. Kullanılacak yöntem topraklama sisteminin yapısına, tesisin büyüklüğüne, yardımcı elektrot yerleştirilebilmesine ve topraklama sisteminin diğer bağlantılardan ayrılıp ayrılamamasına göre değişebilir.
Sahada kullanılan başlıca yöntemler şunlardır:
- 3 kutuplu (3P) teknik yöntem,
- 4 kutuplu (4P) yöntem,
- ilave pensli 3P yöntemi,
- çift pens yöntemi,
- darbe yöntemi,
- toprak özgül direnci ölçümü.
Bu yöntemlerin birbirinin alternatifi olduğu düşünülmemelidir. Her yöntemin uygulanabileceği sistem ve saha koşulları farklıdır.
3 Kutuplu Topraklama Ölçümü – 3P Yöntemi
3 kutuplu yöntem, topraklama direnci ölçümü için kullanılan temel yöntemlerden biridir. Bu yöntemde test edilen topraklama sistemine ek olarak iki yardımcı elektrot kullanılır.
Sonel’in teknik açıklamalarında bu yardımcı elektrotlar genel olarak:
- H elektrodu: ölçüm akımının oluşturulduğu yardımcı akım elektrodu,
- S elektrodu: gerilim ölçüm devresinde kullanılan yardımcı potansiyel elektrodu
olarak tanımlanır.
Topraklama ölçüm cihazı, kontrollü bir ölçüm akımı oluşturarak topraklama sistemi üzerindeki gerilim değişimini değerlendirir ve bu veriler üzerinden direnç değerini hesaplar.
3P yönteminin avantajı nedir?
Yöntem uzun yıllardır kullanılan, anlaşılır ve birçok farklı topraklama sisteminde uygulanabilen temel bir ölçüm yaklaşımıdır. Özellikle tekil topraklayıcıların ve yardımcı elektrot kullanılabilecek sahaların değerlendirilmesinde uygundur.
Ancak doğru sonuç elde edilmesi için yardımcı elektrotların gelişigüzel yerleştirilmemesi gerekir.
3P ölçümünde en sık yapılan hatalar
Sonel’in saha uygulamalarına ilişkin teknik dokümanlarında 3P yönteminde karşılaşılan önemli hatalardan bazıları şu şekilde açıklanmaktadır:
- H yardımcı elektrodunun test edilen topraklama sistemine çok yakın yerleştirilmesi,
- yardımcı elektrotların yer altındaki iletken yapıların üzerine denk gelmesi,
- S elektrodunun uygun potansiyel bölgesinin dışında konumlandırılması,
- büyük topraklama sistemlerinde ölçüm akımının yetersiz kalması.
Bu nedenle yalnızca kaliteli bir topraklama megeri veya test cihazına sahip olmak doğru sonuç için yeterli değildir. Ölçüm geometrisi ve saha bilgisi de ölçümün bir parçasıdır.
4 Kutuplu Topraklama Ölçümü – 4P Yöntemi
4 kutuplu yöntem temel olarak 3P yöntemine benzer ancak ölçüm devresine ek bir bağlantı dahil edilir.
Bu ek bağlantının önemli avantajlarından biri, test cihazı ile ölçülen topraklama sistemi arasındaki ölçüm kablolarının direncinin sonuç üzerindeki etkisini azaltabilmesidir.
Özellikle düşük direnç değerlerinin ölçüldüğü uygulamalarda bu fark önemli hale gelebilir. Ölçülen değer küçüldükçe test kablolarının ve bağlantıların oluşturduğu ek direnç, ölçüm sonucuna göre daha anlamlı bir pay oluşturabilir.
Bu nedenle hassas topraklama direnci ölçümü gereken uygulamalarda cihazın 4 kutuplu ölçüm yöntemini desteklemesi önemli bir avantajdır.

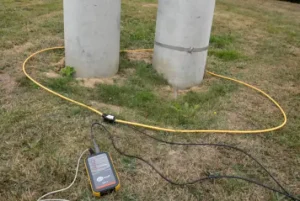

Pens Destekli 3P Topraklama Ölçümü
Karmaşık topraklama sistemlerinde karşılaşılan temel problemlerden biri, test edilmek istenen topraklayıcının diğer topraklama bağlantılarından ayrılmasının zor olmasıdır.
İlave akım pensi kullanılan 3P yöntemi, uygun sistemlerde seçilen bir topraklama kolundan geçen ölçüm akımının ayrı olarak belirlenmesine olanak sağlar.
Böylece bazı çoklu topraklama sistemlerinde kontrol bağlantılarını ayırmadan belirli bir topraklama kolunun değerlendirilmesi mümkün olabilir.
Ancak pens yönteminin her topraklama sisteminde kullanılabileceği düşünülmemelidir. Özellikle ring veya temel topraklaması gibi elektriksel yapının ölçüm akımı için farklı yollar oluşturduğu sistemlerde yöntem seçimi dikkatle yapılmalıdır.
Pens kullanımında yapılan önemli hata
Sahada sık yapılan hatalardan biri, pens kullanılan yöntemin bütün topraklama sistemlerine uygun olduğunu varsaymaktır.
Ölçüm akımının hangi yollar üzerinden dolaştığı bilinmeden yapılan bir pens ölçümü, gerçek topraklama direncini temsil etmeyen bir sonuç üretebilir.
Bu nedenle pens, ölçümü otomatik olarak kolaylaştıran evrensel bir çözüm değil; uygun elektriksel topoloji bulunduğunda kullanılabilen bir ölçüm aracıdır.
Çift Pens Yöntemi ile Topraklama Ölçümü
Bazı tesislerde yardımcı elektrotları toprağa yerleştirmek mümkün olmayabilir. Beton yüzeyler, yoğun yapılaşma, işletmedeki tesisler veya fiziksel erişim kısıtlamaları klasik 3P yöntemini zorlaştırabilir.
Uygun çoklu topraklama sistemlerinde çift pens yöntemi bu tür durumlar için alternatif sağlayabilir.
Bu yöntemde iki farklı pens kullanılır. Sistem üzerinden bir test sinyali oluşturulur ve devrede oluşan akım değerlendirilerek direnç hesaplanır.
En büyük avantajı, uygun koşullarda yardımcı elektrotların kullanılmasına ihtiyaç duyulmamasıdır.
Bununla birlikte elde edilen sonuç, ölçüm yapılan topraklama koluyla sistemin diğer topraklama yollarının oluşturduğu elektriksel çevrimden etkilenebilir. Bu nedenle çift pens yöntemi kullanılmadan önce sistemin topolojisi mutlaka bilinmelidir.
3P, 4P ve Pens Yöntemleri Arasındaki Fark Nedir?
| Yöntem | Temel özellik | Tipik kullanım |
|---|---|---|
| 3P | İki yardımcı elektrot kullanılır | Standart topraklama direnci ölçümleri |
| 4P | Ek ölçüm bağlantısı kullanılır | Düşük dirençlerde daha hassas ölçüm ihtiyacı |
| 3P + pens | Seçilen koldaki akım pensle ölçülür | Uygun çoklu topraklama sistemleri |
| Çift pens | Yardımcı elektrot gerektirmeyebilir | Prob yerleştirmenin mümkün olmadığı uygun sistemler |
| Darbe yöntemi | Darbe biçimli test sinyali kullanır | Yıldırımdan korunma ve özel topraklama uygulamaları |
Dolayısıyla en gelişmiş topraklama ölçüm cihazı bile yanlış yöntem seçildiğinde doğru mühendislik sonucunu garanti etmez.
Darbe Yöntemi Nedir?
Yıldırımdan korunma sistemleri, klasik güç frekansındaki elektriksel olaylardan farklı ve çok hızlı geçici olaylarla karşılaşır. Bu nedenle bazı yıldırımdan korunma uygulamalarında yalnızca klasik topraklama direncinin değerlendirilmesi yeterli olmayabilir.
Darbe yöntemi, topraklama sisteminin hızlı değişen akımlara karşı davranışını değerlendirmek amacıyla özel biçimli bir test darbesi kullanır.
Sonel’in profesyonel MRU ailesinde yer alan bazı gelişmiş modeller, yıldırımdan korunma sistemlerinin değerlendirilmesine yönelik darbe tabanlı ölçüm yöntemlerini destekler.
Bu tür ölçümlerde kullanılacak cihazın yalnızca klasik topraklama direnci ölçümü değil, ilgili darbe ölçüm fonksiyonunu da desteklemesi gerekir.
Toprak Özgül Direnci Nedir?
Topraklama sisteminin performansı yalnızca kullanılan elektrodun yapısına bağlı değildir. Elektrodun yerleştirildiği toprağın elektriksel özellikleri de önemli bir faktördür.
Toprak özgül direnci; toprağın elektrik akımına karşı gösterdiği özdirenci ifade eder ve genellikle Ωm cinsinden değerlendirilir.
Toprak tipi, nem oranı, sıcaklık, tabakalaşma ve mevsimsel değişimler özgül direnci etkileyebilir.
Bu nedenle yeni bir topraklama sistemi tasarlanırken veya mevcut sistemde yüksek direnç değerlerinin nedeni araştırılırken toprak özgül direnci ölçümü önemli bilgiler sağlayabilir.
Profesyonel Sonel MRU modellerinin bir bölümünde toprak özgül direnci ölçümü için Wenner yöntemi desteklenmektedir.
Topraklama Direnci Kaç Ohm Olmalıdır?
Bu konu topraklama hakkında en sık sorulan sorulardan biridir. Ancak her tesis için geçerli tek bir “doğru ohm değeri” vermek teknik açıdan doğru değildir.
Uygun topraklama değeri;
- topraklama sisteminin türüne,
- tesis gerilim seviyesine,
- kullanılan koruma düzenine,
- arıza akımına,
- açma sürelerine,
- dokunma gerilimi kriterlerine,
- uygulanacak standart ve mevzuata
göre değerlendirilmelidir.
Bu nedenle internette sıkça görülen “topraklama mutlaka X ohm altında olmalıdır” gibi tek değerli ifadeler bütün tesisler için genellenmemelidir.
Topraklama Ölçümünde Ölçüm Akımı Neden Önemlidir?
Topraklama ölçümünde gözden kaçabilen parametrelerden biri cihazın oluşturabildiği ölçüm akımıdır.
Yüksek toprak özgül direncine sahip zeminlerde veya geniş topraklama sistemlerinde yardımcı elektrotların direnci artabilir. Bu durum ölçüm devresinden geçen akımın azalmasına ve ölçümün zorlaşmasına neden olabilir.
Sonel’in teknik dokümanlarında profesyonel enerji tesisleri ve zorlu saha koşulları için daha yüksek ölçüm akımı üretebilen cihazların avantajına özellikle dikkat çekilmektedir.
Örneğin Sonel MRU-120HD, 3P ve 4P yöntemlerinin yanı sıra pens destekli ve çift pens ölçüm yöntemlerini destekler ve özellikle enerji tesislerindeki zorlu saha koşulları için geliştirilmiş bir modeldir.
Topraklama Ölçüm Cihazı Seçerken Nelere Dikkat Edilmeli?
Topraklama ölçüm cihazı seçerken yalnızca fiyat veya cihazın ölçebildiği minimum direnç değeri dikkate alınmamalıdır.
Öncelikle hangi sahalarda ve hangi topraklama sistemlerinde ölçüm yapılacağı belirlenmelidir.
Değerlendirilmesi gereken başlıca özellikler şunlardır:
- 3P ölçüm desteği,
- 4P ölçüm desteği,
- ilave pens ile ölçüm imkanı,
- çift pens yöntemi,
- toprak özgül direnci ölçümü,
- darbe yöntemi gereksinimi,
- ölçüm akımı,
- yardımcı elektrot direnci kontrolü,
- parazit gerilimi ölçümü,
- test gerilimi seçenekleri,
- ölçüm hafızası,
- raporlama ve veri aktarımı,
- saha koşullarına karşı cihaz dayanımı.
Profesyonel topraklama cihazları ve diğer elektriksel güvenlik test çözümleri için EYMA Power’ın Elektriksel Test ve Ölçü Cihazları kategorisini inceleyebilirsiniz.
Sonel MRU Serisi Topraklama Ölçüm Cihazları
Sonel MRU serisi, farklı saha ihtiyaçları için geliştirilmiş profesyonel topraklama ölçüm cihazı ailesidir.
Seride modele bağlı olarak 3P, 4P, pens destekli ölçüm, çift pens yöntemi, toprak özgül direnci ve gelişmiş modellerde darbe yöntemi gibi farklı fonksiyonlar bulunur.
Örneğin Sonel’in güncel MRU ürün ailesinde MRU-10 ve MRU-21 gibi daha temel modellerin yanı sıra MRU-120, MRU-120HD, MRU-200 ve MRU-200-GPS gibi daha kapsamlı saha cihazları bulunmaktadır.
Sonel’in resmi MRU ürün ailesini Sonel topraklama ölçüm cihazları sayfasından inceleyebilirsiniz.
Türkiye’deki Sonel test ve ölçüm çözümleri için Sonel Türkiye – EYMA Power sayfasını ziyaret edebilirsiniz.
Çok Fonksiyonlu Tesisat Test Cihazları ile Topraklama Ölçümü
Her uygulama için bağımsız bir topraklama cihazı kullanılması zorunlu değildir. Elektrik tesisatı güvenlik testlerinin birlikte gerçekleştirildiği çalışmalarda çok fonksiyonlu test cihazları da uygun olabilir.
Örneğin Sonel MPI-540 Çok Fonksiyonlu Elektrik Tesisatı Test Cihazı; topraklama ölçümlerinin yanında izolasyon direnci, RCD, çevrim empedansı, süreklilik ve çeşitli tesisat testlerini aynı platformda gerçekleştirebilir.
Buna karşılık enerji tesisleri, geniş topraklama ağları veya farklı topraklama yöntemlerinin kullanılacağı profesyonel çalışmalarda MRU gibi bu uygulamaya özel cihazlar daha geniş ölçüm seçenekleri sağlayabilir.
Topraklama Ölçümünde En Sık Yapılan Hatalar
Yanlış sonuçların önemli bir bölümü cihazın doğruluğundan değil, ölçüm yönteminin yanlış uygulanmasından kaynaklanabilir.
Sahada özellikle şu hatalara dikkat edilmelidir:
- yardımcı elektrotların test edilen sisteme çok yakın yerleştirilmesi,
- yer altındaki metalik yapılar dikkate alınmadan elektrot konumlandırılması,
- sistem yapısı bilinmeden pens yönteminin kullanılması,
- ring ve temel topraklama yapılarının göz ardı edilmesi,
- yardımcı elektrot direncinin yüksek olması,
- yetersiz ölçüm akımına rağmen sonucun doğru kabul edilmesi,
- ölçüm kablolarının ve bağlantı noktalarının kontrol edilmemesi,
- parazit gerilimlerinin dikkate alınmaması,
- tek bir sonuç üzerinden bütün topraklama sistemi hakkında karar verilmesi.
Sonel’in topraklama direnci ölçüm yöntemleri hakkındaki teknik makalesinde bu yöntemler ve saha hataları ayrıntılı biçimde ele alınmaktadır.
Doğru Cihaz Tek Başına Yeterli Değildir
Topraklama ölçümü cihaz ekranından bir direnç değeri okumaktan daha kapsamlı bir işlemdir. Topraklama sisteminin yapısının bilinmesi, doğru ölçüm yönteminin seçilmesi, saha koşullarının değerlendirilmesi ve elde edilen verinin doğru yorumlanması gerekir.
Basit bir tekil elektrot için uygun olan 3P yöntemi, karmaşık ve çoklu bir topraklama sisteminde aynı şekilde uygulanamayabilir. Benzer şekilde pens veya çift pens yöntemi de yalnızca elektriksel olarak uygun sistemlerde kullanılmalıdır.
Bu nedenle topraklama ölçüm cihazı seçerken yalnızca ölçüm aralığına değil; kullanılacak yöntemlere, saha koşullarına ve yapılacak işin kapsamına göre karar verilmelidir.
Topraklama, izolasyon ve diğer elektriksel güvenlik ölçümleri için EYMA Power’ın elektriksel test ve ölçü cihazlarını inceleyebilir veya uygulamanıza uygun Sonel modelinin belirlenmesi için EYMA Power teknik ekibiyle iletişime geçebilirsiniz.
Topraklama Ölçümü Hakkında Sık Sorulan Sorular
Topraklama ölçümü nasıl yapılır?
Topraklama ölçümü, sistemin yapısına göre 3P, 4P, pens destekli veya çift pens gibi farklı yöntemlerle yapılabilir. Klasik 3P yöntemde test edilen topraklayıcıyla birlikte akım ve gerilim ölçümü için iki yardımcı elektrot kullanılır.
Topraklama megeri nedir?
Topraklama megeri, sahada yaygın olarak topraklama direnci ölçüm cihazları için kullanılan bir isimdir. Modern profesyonel cihazlar klasik direnç ölçümünün yanında pens, toprak özgül direnci, hafıza ve veri aktarımı gibi ek özellikler de sunabilir.
3P ve 4P topraklama ölçümü arasındaki fark nedir?
3P yöntemde test edilen topraklama sistemi ile iki yardımcı elektrot kullanılır. 4P yöntemde ek ölçüm bağlantısı sayesinde özellikle düşük dirençlerde test kablolarının ölçüm sonucuna olan etkisi azaltılabilir.
Pens ile her topraklama sistemi ölçülebilir mi?
Hayır. Pens yöntemlerinin doğru sonuç verebilmesi için uygun bir elektriksel çevrim bulunması gerekir. Tekil elektrot, ring veya temel topraklama sistemlerinde yöntem seçimi ayrıca değerlendirilmelidir.
Topraklama direnci kaç ohm olmalıdır?
Bütün elektrik tesisleri için geçerli tek bir direnç değeri yoktur. Uygunluk; tesis tipi, topraklama sistemi, koruma düzeni, gerilim seviyesi ve ilgili standart veya mevzuata göre değerlendirilmelidir.
Topraklama ölçüm cihazı alırken hangi özelliklere bakılmalı?
Ölçüm yöntemleri, 3P ve 4P desteği, pens kullanımı, toprak özgül direnci, ölçüm akımı, parazit gerilimi kontrolü, hafıza, raporlama ve saha dayanımı temel seçim kriterleri arasındadır.
